Type:

22RH480
Serienummer:

PL 18129

Productiejaar:

1968-1969

Categorie:

Hi-Fi Luidspreker
Catalogusprijs:

â 399,- (1968)


Beschrijving:

De 22RH480 stamt uit 1968 en was destijds de vervanger van de 22GL562.
Het is een flinke luidspreker, waar Philips getracht heeft een belangrijke geluidsverbetering in het middengebied te realiseren door toepassing van speciale eenheden een een drievoudig wisselfilter. Tevens werd de belastbaarheid opgeschroefd van 20 naar 40 Watt. De woofer en tweeter zijn voorzien van een 'speciaal' codenummer.

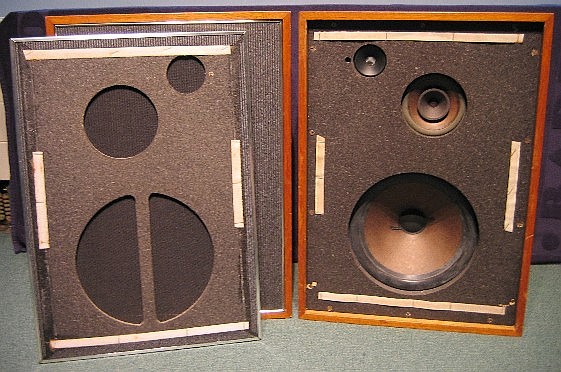

De luidspreker is uitgevoerd met een mooie 10 inch woofer, een breedband middentoner en een zeer exotische tweeter. Dit is geen Philips type en in eerste instantie dacht ik aan vervanging. Degene waar ik deze set kocht, had nog een derde exemplaar met exact dezelfde tweeter. Tevens verklaarde de beste man dat er nog nooit iets vervangen was. Dat dit klopt is goed te zien op de foto's. In de baffle is een uitsparing gemaakt die precies past. Tevens zijn de solderingen origineel. Het is naar alle waarschijnlijkheid een Japans type (Coral), dat men toegepast heeft net voor het uitkomen van de eerste Philips dometweeter, de AD0160T. Naar ik weet werd deze namelijk rond 1970 ge´ntroduceerd.

De geluidskwaliteit staat op een hoog niveau. Enige minpunt is de tweeter, die wat schel aandoet.

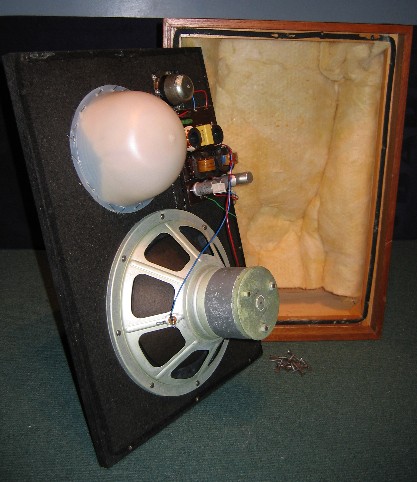

De kast is toegankelijk middels een 14-tal schroeven aan de voorzijde, hetgeen vrij ongebruikelijk is voor Philips luidsprekers.
Als dempingmateriaal is ook hier glaswol toegepast. De middentoner is voorzien van een eigen 'feestmuts'.
Er is een standaard scheidingsfilter toegepast, maar de filter-karakteristiek is middels een schakelaar regelbaar.


Specificaties:

Belastbaarheid:    40 Watt
Frequentiebereik: 35 - 20.000Hz

Impedantie: 8 Ohm
Vervorming: 70 - 400 Hz: 2%   400 - 800Hz: 1,5%   800-20.000Hz: < 1%

Scheidingsfrequenties: 500Hz en 4.000Hz
Resonantiefrequentie:  45Hz

Luidsprekerunits: 5HH17SD (Coral), AD35015SM /5 en AD1055 /W8

Inhoud:   35 liter

Afmetingen: 540 x 390 x 220mm

Foto's:
